Bleachers Struktur Sistem Perancah

Bleachers sistem struktur scaffolding adalah pentas logam bersaiz besar dan sederhana yang kami syorkan dan boleh digunakan secara meluas di tempat sukan dalam dan luar universiti, sekolah menengah, sekolah rendah serta perusahaan dan institusi.
Ia mempunyai kelebihan berikut:
A. Struktur yang munasabah, kecekapan pemasangan yang tinggi dan prestasi kos.
B. Pentas ini menggunakan keluli berkualiti tinggi dengan ketegangan tinggi dan dipadankan dengan pelbagai tiang sokongan bawah, dengan pelbagai nombor barisan yang boleh digunakan.

  • rangkuman
  • Produk berkaitan

Penerangan Produk

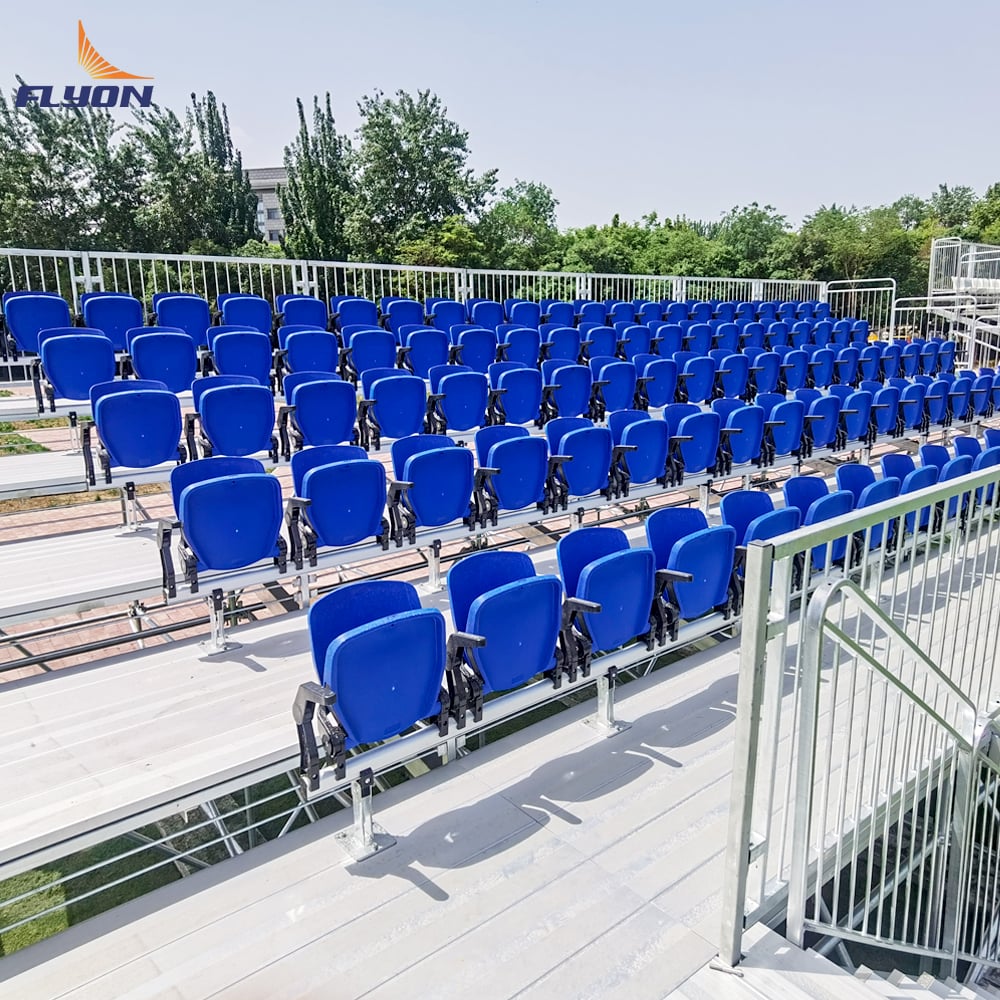

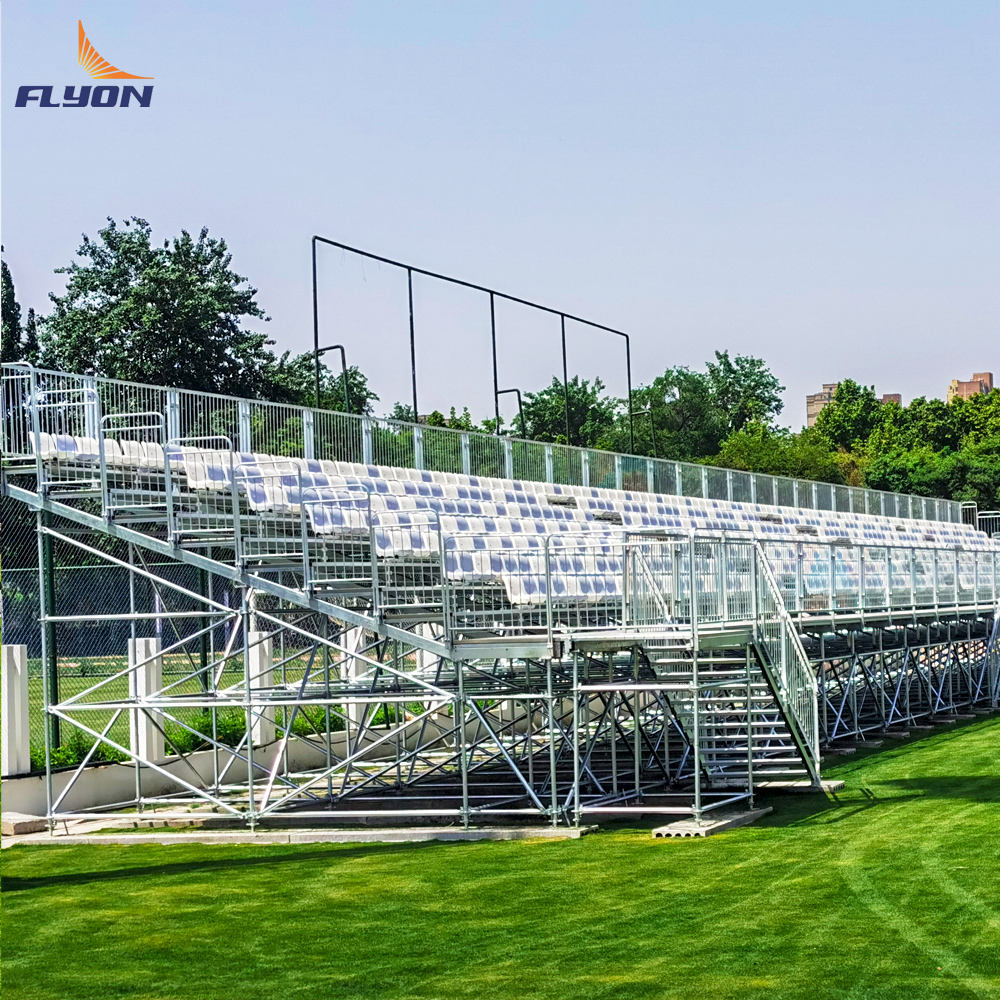

Scaffolding System Structure Bleachers details

Sistem ini digunakan untuk perlawanan sementara atau aktiviti lain untuk menjadi penonton, yang berubah-ubah dan boleh dihubungkan oleh bank yang berbeza. Rangka kerja tergalvani panas digabungkan dengan papan tempat duduk aluminium beranod dan papan kaki siap mil, yang boleh digunakan setiap hari, di dalam dan di luar rumah, dengan sedikit atau tiada penyelenggaraan untuk tahun-tahun akan datang.



Struktur saiz sederhana dan kecil digunakan secara meluas di sekolah menengah, universiti, gelanggang bola sepak, dll.



Keluli ringan berkualiti dan reka bentuk inovatif digunakan. Reka bentuk yang dipermudahkan dan struktur selamat dengan ketahanan diluluskan oleh pasaran.



Spesifikasi

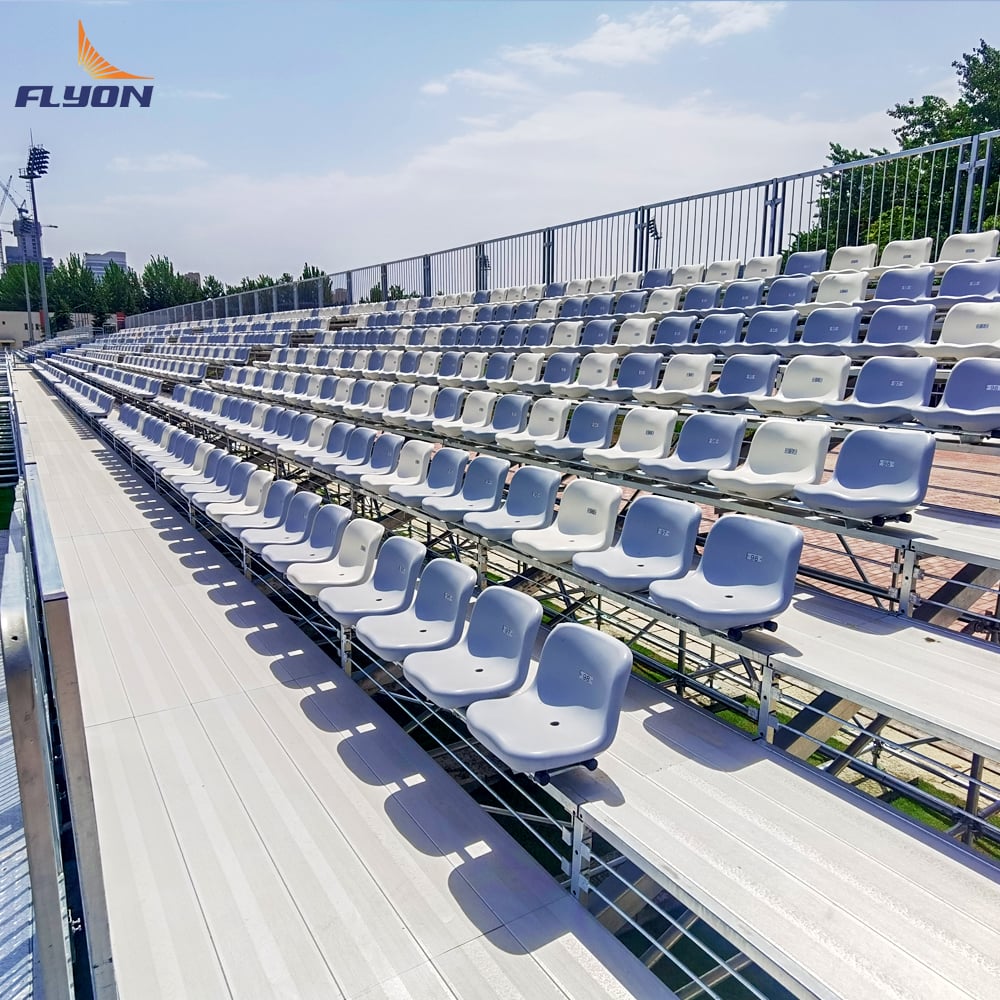

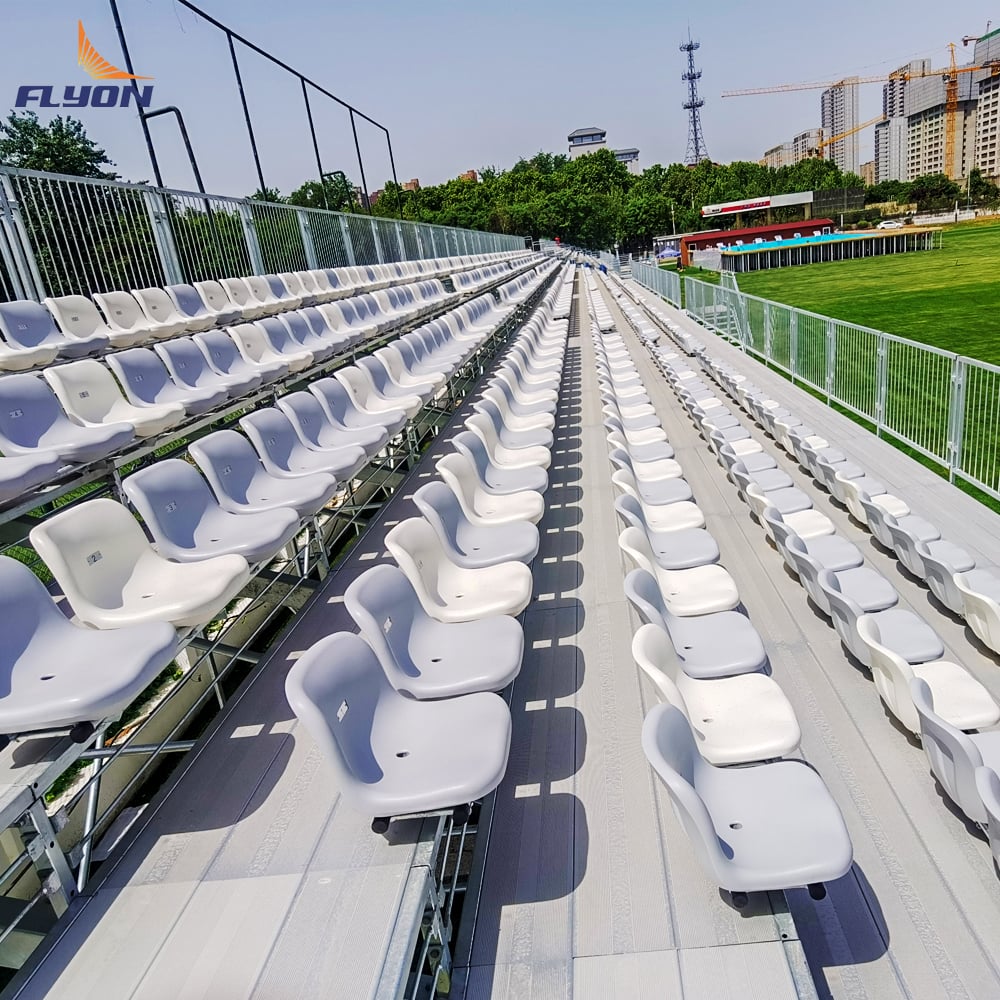

Scaffolding System Structure Bleachers supplier



Nama Produk

Bleachers Struktur Sistem Perancah

Saiz

Disesuaikan

Bahan

Keluli

Warna

Merah, biru, kuning, kelabu dan disesuaikan

PERMOHONAN

Venues sukan dalaman dan luaran universiti, sekolah menengah,

sekolah rendah dan enterprise dan institusi.

Jaminan

2 Tahun

Sijil

EN, SGS, BS, ISO



1. Lebar kumpulan standard, lebar langkah, ketinggian langkah dan tempat duduk yang berkenaan

(1) Lebar kumpulan:

Lebar kumpulan unit minimum standard (jangka sokongan utama) ialah: 452*8 = 3616mm dan 1220*3 = 3660mm.


(2) Lebar langkah: 720mm/840mm.


(3) Tinggi tangga: 250mm/300mm.


(4) Kerusi yang sesuai:

Grandstand logam boleh dikonfigurasikan dengan kerusi acuan tiupan bersepadu seperti Nova, Eco-L, Eco-M dan kerusi bangku. Mengikut saiz tempat duduk atau keperluan pelanggan, ia boleh dikonfigurasikan pada grandstand logam dengan ketinggian dan lebar langkah yang berbeza. Lebar laluan grandstand hendaklah ditetapkan sebagai lebar 2-3 tempat duduk.



(5) Yang di atas adalah parameter struktur piawai.

Grandstand struktur bukan standard yang disesuaikan juga boleh dibuat mengikut keperluan khusus pelanggan. Jarak maksimum kiri-kanan kurungan ialah: 4000mm. Jarak maksimum depan-belakang lajur ialah: 2000mm. Jika barisan pertama grandstand perlu direka bentuk dengan ketinggian yang tinggi disebabkan keperluan garis penglihatan, ketinggian tidak boleh melebihi 2 meter.



2. Pengenalan kepada struktur sistem grandstand

Komposisi struktur: Ia terdiri daripada sistem sokongan struktur keluli bawah, sistem pedal, sistem tempat duduk, sistem perlindungan keselamatan, dsb.



(1) Sistem sokongan struktur baja bawah:

Balok condong - Dipegang dari keluli sudut 50*50*5mm dan paip segi empat tepat 160*80*3.75mm.<br>Kol - Tiga jenis bahan yang berbeza boleh digunakan untuk menghadapi keadaan tapak yang berbeza: paip segi empat tepat 120*60*3.75mm boleh digunakan untuk tanah keras dengan kepingan tapak yang tinggi; paip bulat φ48*3 rak ketinggian penyokong yang boleh disesuaikan sesuai untuk tanah tapak yang kompleks (kepingan rendah, dengan cerun, dll.); kol keluli H 150*150*7*10 sesuai untuk siri tribun dengan bilangan lapisan yang tinggi, beban besar, dan keperluan bilik berfungsi di bahagian bawah (model kol keluli H perlu digunakan dengan balok condong keluli H).<br>Bolt kekuatan tinggi digunakan untuk sambungan antara kol dan balok condong. Secara merentas dan membujur, terdapat sokongan pelampung keluli sudut atau sokongan silang. Kol dan tanah boleh dipertetapkan melalui penarikan paku kon dan peletusan.


(2) Sistem pedal:

Konfigurasi am metal tribun secara amnya adalah pedal kemasan aluminium. Bahan tersebut ialah kelabu aluminium 6063. Permukaannya dilakukan rawatan anodizing. Permukaan direka dengan tekstur cekung-cembung, yang mempunyai fungsi anti selip dan pengecam air. Tribun logam dalaman boleh dipadankan dengan pedal kayu lapisan setebal 18mm.


(3) Sistem kerusi:

Kerusi acuan tiupan bersepadu seperti Nova, Eco-L, Eco-M. Tempat duduk boleh dipasang dengan cara rata atau menegak.


(4) Sistem perlindungan keselamatan:

Sistem perlindungan keselamatan termasuk pagar belakang dan pagar sisi. Ketinggian pagar tidak kurang daripada 1100mm, memastikan keselamatan kakitangan sepenuhnya. Bahan guardrail dikimpal daripada tiub segi empat tepat 40*40*2.0mm dan φ12*1.5 tiub bulat. Strukturnya stabil, dengan kurang bahan. Pengawal mudah boleh menjimatkan kos.



3. Keperluan galas beban struktur

Beban kekal yang direka bentuk bagi grandstand ialah 500N/ , dan nilai reka bentuk beban hidup ialah 4000N/ . Faktor keselamatan reka bentuk ialah 1.5. Pengaruh beban angin, beban salji, dll. pada struktur dipertimbangkan sepenuhnya untuk memastikan keselamatan keseluruhan sistem. Pagar harus dapat menahan beban statik sisi yang teragih seragam sebanyak 2000N/m. Sebagai tambahan kepada parameter ini, semua faktor yang boleh menjejaskan keselamatan struktur akan diambil kira.



4. Rawatan permukaan keluli

Terdapat pelbagai pilihan untuk kaedah rawatan permukaan keluli: galvanizing celup panas, penyemburan serbuk, atau penyemburan serbuk selepas galvanisasi celup panas. Secara amnya, rawatan galvanizing hot-dip dilakukan. Dalam persekitaran dalaman, penyemburan serbuk boleh digunakan untuk rawatan. Mengikut keperluan, penyemburan serbuk boleh dilakukan selepas galvanizing hot-dip.
